Mit Q.monixx 100 und A117-D liefert AMC/GI einen modularen Datenlogger, der bis zu acht universelle Analogeingänge, digitale Ein- und Ausgänge, Relais sowie galvanisch getrennte serielle Schnittstellen kombiniert. Vier parallele Datenspeicher erlauben individuelle Konfigurationen und zeichnen automatisch lokal oder in der GI.cloud auf. Integriertes Edge-Computing sorgt für schnelle Datenanalyse direkt am Einsatzort. OPC UA, MQTT und EtherCAT ermöglichen eine schnelle und nahtlose Anbindung an bestehende Prüf- und Automationsumgebungen.
Inhaltsverzeichnis: Das erwartet Sie in diesem Artikel
Langlebige Hardware trifft intelligente Software beim Q.monixx 100 A117-D
Die Q.monixx-Gerätefamilie mit dem Modell 100 und A117-D bietet dank robustem Vollmetallgehäuse und industrietauglichen Anschlüssen eine zuverlässige Performance unter extremen Bedingungen. Das modulare Hardwarekonzept ermöglicht das nachträgliche Einfügen von Mess- und Kommunikationsmodulen ohne Stillstand. Eine benutzerfreundliche Software liefert Echtzeit-Visualisierungen, speichert Prozessdaten lokal und in der Cloud und warnt bei Grenzwertüberschreitungen. Anwender profitieren von einfacher Handhabung, geringer Wartung und hoher Ausfallsicherheit in Produktionsumgebungen. Einfacher Austausch senkt deutlich Kosten und erhöht Anlagenverfügbarkeit.
Vier unabhängige Datenspeicher ermöglichen parallele Aufzeichnung lokal und Cloud
Der Q.monixx A117-D bietet acht universelle Analoganschlüsse zur Messung von Spannung, Strom, Widerstand (2/4-Leiter), Potentiometer sowie PT100/PT1000. Mit 24-Bit-Auflösung und Abtastraten bis 100 Hz pro Kanal werden hochpräzise Daten gewonnen. Neben acht digitalen Eingängen und vier digitalen Ausgängen (Open Collector, TTL, PNP, HTL) verfügt das Gerät über zwei Relaiskontakte, die zusätzliche Flexibilität bei Signalerfassung und Steuerungsaufgaben bieten.
Echtzeitdatenerfassung kombiniert mit Langzeitarchivierung ohne notwendigen manuellen Eingriff dauerhaft
Jeder der vier konfigurierbaren Logger arbeitet autonom mit frei wählbaren Abtastraten von 0,01 Sekunden bis zu 24 Stunden. Die erfassten Prozessdaten werden auf USB-Stick oder SD-Karte protokolliert oder wahlweise in die GI.cloud übermittelt. Dort ermöglicht eine webbasierte Oberfläche jederzeitigen Zugriff und Analyse. Diese duale Speicherstrategie kombiniert präzise Echtzeitaufzeichnung mit sicherer Langzeitsicherung, liefert verlustfreie Datenreihen und stellt umfassende Transparenz für kontinuierliches Monitoring und historische Trendanalysen bereit mit automatischer intelligenter parametrisierter Datenvalidierung.
Galvanische Trennung von RS485 SDI12 steigert Sicherheit externer Sensordaten
Mit galvanisch isolierten RS485- und SDI12-Ports lässt sich die Störempfindlichkeit bei Sensoranschlüssen auf ein Minimum reduzieren. Zur Datenkommunikation bieten die Q.monixx Logger zuverlässige Ethernet-Interfaces, USB-Anschlüsse und einen optionalen Modemanschluss. Protokolle wie MQTT, OPC UA sowie EtherCAT gewährleisten die Integration in SCADA-Systeme, NI LabVIEW und MATLAB. Dadurch fügen sich die Logger nahtlos in bestehende Automatisierungs- und Analyseumgebungen ein und unterstützen Fernwartung und Echtzeitüberwachung. Sie bieten modulare Erweiterbarkeit, Alarmkonfiguration, Langzeitarchivierung und Bedienkomfort.
5-Zoll-TFT-Display kombiniert Echtzeitvisualisierung, Alarmkonfiguration und Energiesparmodus in einem Gerät

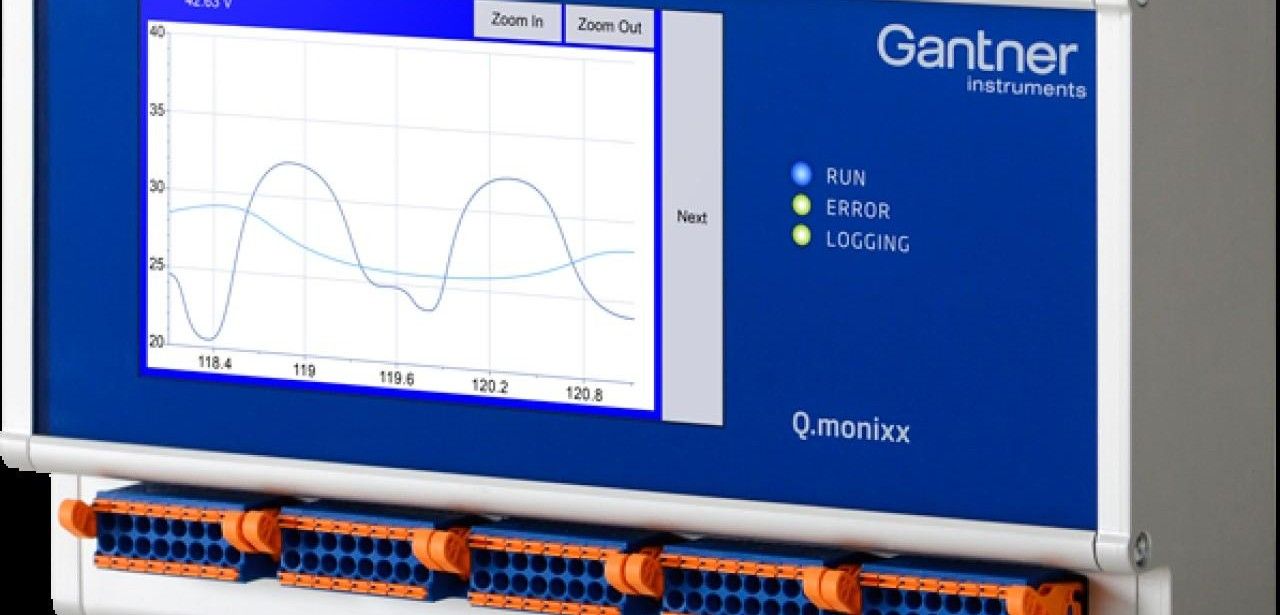

Die D-Version des Q.monixx A117 verfügt über ein 5-Zoll-TFT-Touchdisplay mit 800×480 Pixeln, das eine intuitive Benutzerführung ermöglicht. Messdaten werden in Echtzeit visualisiert, Alarmlimits lassen sich direkt am Bildschirm anpassen und Aufzeichnungsintervalle zwischen zehn Sekunden und zehn Minuten einstellen. Die optionale automatische Abschaltung des Displays trägt zum Energiesparen bei und verlängert die Einsatzdauer. Mit dieser Touchscreen-Bedienung kann die Prozessüberwachung effizient direkt am Montageort erfolgen, was Stillstandszeiten und Aufwand minimiert. signifikant. reduziert.
Integrierte Isolation garantiert störungsfreien Datentransfer zwischen Kanälen und Schnittstellen
Gemäß den Anforderungen EN 61000-4 und EN 55011 bietet das Modul einen hohen Schutz vor elektromagnetischer Einstrahlung und Abstrahlung, um Störungen in sensiblen Produktionsumgebungen auszuschließen. Dank galvanischer Trennung zwischen allen Eingangs- und Ausgangskanälen sowie der Stromversorgung werden ungewollte Potentialausgleiche verhindert. Ein Versorgungsspannungsbereich von 10 bis 30 VDC sichert flexible Einsatzmöglichkeiten. Die Montage erfolgt schnell und sicher mithilfe einer standardisierten DIN-Schiene und benötigt keine zusätzlichen Adapter oder Halterungen. Einfache Anbindung möglich.
Modulares Design und robuste Hardware für effiziente, dauerhafte Anlagenüberwachung
Die Edge-Computing-Architektur der Q.monixx Logger verarbeitet Sensordaten bereits auf Geräteebene, um Netzwerklast zu reduzieren und Reaktionszeiten zu verkürzen. Komplexe Berechnungen, Trendanalysen und Filteralgorithmen laufen unabhängig vom zentralen Server. Die Ergebnisse werden lokal archiviert und bei Bedarf in die GI.cloud übertragen. Intelligente Alarmstrategien informieren über Abweichungen in Echtzeit via E-Mail, SMS oder Push-Benachrichtigung. Einfache REST-APIs ermöglichen die flexible Anbindung an individuelle Leitstände oder industrielle IoT-Plattformen. Wartungsintervalle lassen sich automatisch remote verwalten.
Skalierbare I/O-Module passen sich jederzeit individuellen Messanforderungen flexibel an
Die Q.monixx 100- und A117-D-Logger von AMC/GI vereinen moderne Edge-Computing-Technologie mit einer modularen Ein- und Ausgangsarchitektur und vielfältigen Protokolloptionen. Anwender profitieren von Echtzeitdatenverarbeitung, präzisen 24-Bit-Messwerten und flexibler Skalierbarkeit. Ethernet, MQTT, OPC UA sowie EtherCAT sorgen für einfache Integration in Leitsysteme und Cloudanwendungen. Vier unabhängige Datenspeicher ermöglichen parallele lokale und cloudbasierte Aufzeichnung. Eine intuitive Benutzeroberfläche auf dem Touchdisplay sowie Fernwartungstools vereinfachen Inbetriebnahme und Überwachung.
